Með aukinni samþættingu, margbreytileika og upplýsingaöflun aflbúnaðar eykst fjöldi íhluta stöðugt og aflþéttleiki íhluta er einnig verulega að batna.
Þegar hitaflæðisþéttleiki ofnsins fer yfir 0.1W/㎡ getur venjuleg loftkæling ekki lengur uppfyllt kröfur um varmaleiðni og flestar lausnir nota vökvakælingu til varmaleiðni. Í samanburði við hefðbundna sjálfskælingu og loftkælingu hefur fljótandi kæling kosti sterkrar hitaflutningsgetu, þéttingar og rykvarnir og sveigjanleg notkun og er mikið notuð í hitaleiðni raforkuafurða.
Vinnureglan um fljótandi kælingu er að fjarlægja hita sem gefinn er frá rafeindahlutum með miklum krafti sem er komið fyrir á yfirborði vökvakældu plötunnar með því að kælivökvinn streymir í gegnum flæðisrásirnar sem unnar eru inni í plötunni, og ná þannig hitaleiðni alls búnaðarins. Sem kjarnahluti fljótandi kælikerfisins ákvarðar hitaleiðni frammistöðu fljótandi kæliplötunnar beint heildarframmistöðu kælikerfisins.
Þessi grein prófaði og greindi þrjár algengar vökvakældar plötuflæðisrásir í gegnum tilraunir og bar saman hitaleiðnigetu finndu vökvakældra platna, sívalur vökvakældar plötur og koparrörsinnfelldra vökvakældra platna.
1. Hönnunarlíkan og tengdar breytur fljótandi kæliplötu
Þessi grein hannar þrjár gerðir af fljótandi kæliplötum, þær eru fljótandi kæliplötur með uggum, fljótandi kæliplötur með flísum, fljótandi kæliplötur með uggum og vökvakæliplötur með innfelldum koparrörum. Ytri mál fljótandi kældu köldu plötunnar eru 300 mm × 227 mm × 22 mm og efnið er 6063 ál.
Samkvæmt verkfræðireynslu er þykkt finnishugga yfirleitt 1,5 ~ 3 mm. Það er erfitt að hafa í huga að vinnslan sé of þunn og lofttæmislóð þarf ákveðna þykkt ugga til að tengjast afturhlífinni, þannig að þykktin 2 mm er valin. Til að koma í veg fyrir of mikla flæðismótstöðu er bil ugganna stillt á 3 mm (almennt er tannþykkt tannbil 1:1 talið vera takmörk þéttleika ugga).
Samkvæmt verkfræðireynslu er uggahæð yfirleitt 5 ~ 10 mm. Með hliðsjón af því að því styttri sem uggarnir eru, því minni sem flæðisþversniðið er, því meiri flæðishraði og því meiri flæðisviðnám, innan hæfilegs hönnunarsviðs, er hæð ugganna stillt á 8 mm.
Þvermál strokksins er yfirleitt 3 ~ 5 mm byggt á verkfræðilegri reynslu. Miðað við að mjósti hluti rásarbreiddarinnar er aðeins 20 mm, til að tryggja að það séu tveir strokkar í breiddarstefnu þröngu rásarinnar, er þvermál strokksins hannað til að vera 3 mm. Lágmarksfjarlægð milli strokka er stillt á 3 mm og súluhæðin er einnig stillt á 8 mm.
Innfellda koparrör fljótandi kæliplatan samþykkir koparrör með ytri þvermál 10 mm og veggþykkt 1 mm sem er fellt inn í fljótandi kæliplötuna og síðan fletjað og fest. Epoxý plastefni lím er fyllt á milli koparrörsins og fljótandi kæliplötunnar til að draga úr snertihitaþol.
Stærðir finn- og sívalningslaga fljótandi kæliplötubygginga
Stærðir innfellda koparröra fljótandi kæliplötubygginga
Innri rennslisrás kæliplötu með finndu vökva

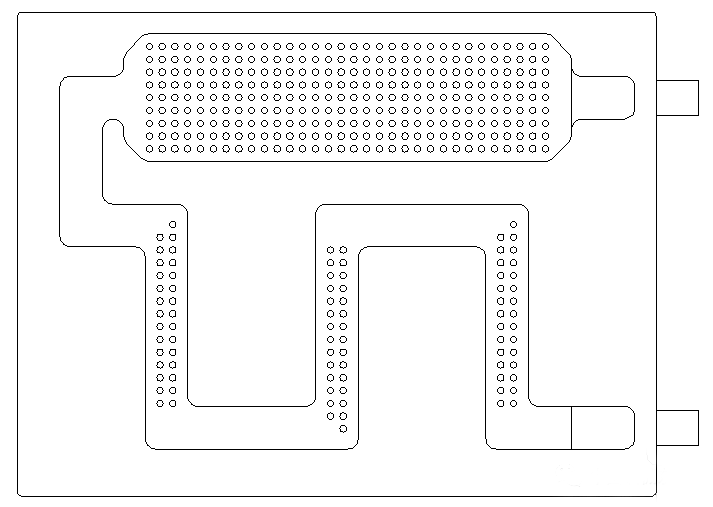

Innri rennslisrás sívalrar vökvakæliplötu
Þykkt vökvakælda undirlagsins fyrir köldu plötuna er einsleitt hönnuð til að vera 10 mm, sem getur dregið að fullu úr hitauppstreymisviðnáminu og komið í veg fyrir að skrúfur brotni í gegnum vatnsrásina.
Dreifing hitagjafa vökvakældu plötunnar er sýnd hér að neðan. Vökvakælda kæliplatan samanstendur af 5 einingum sem mynda hita og er jafnt raðað á flæðisrásina. Það eru tvær IGBT einingar fyrir ofan vökvakældu plötuna, hver með hitanotkun upp á 600W; Fyrir neðan eru þrjár díóðaeiningar, hver með 200W varmanotkun og 1800W heildarhitanotkun. Til að bæta hitauppstreymi við snertingu er hitauppstreymi fita fyllt á milli hitunareiningarinnar og fljótandi kalt plötunnar.
mælikerfi
Aðalmælingarkerfi þessa prófunarbekks er sýnt á eftirfarandi mynd, þar á meðal flæðismælingu, þrýstingsmælingu og hitamælingu.
Skipulag hitamælingapunkta er sýnt á myndinni. Alls var komið fyrir 8 hitamælingastöðum fyrir þessa tilraun. Meðal þeirra er T1 til T6 komið fyrir á vökvakæliplötunni og hinir tveir punktarnir eru notaðir til að mæla hitastig inntaks og úttaksvökva, sem er í sömu röð raðað á þríhliða lokar inntaks- og úttaksþrýstingsmælanna. Ástæðan fyrir því að hitastigum til að mæla inn- og útstreymi vatns er komið fyrir hér, aðskilið frá vökvakæliplötunni, er aðallega til að forðast að verða fyrir áhrifum af hitakerfinu á vökvakæliplötunni.
prófun og gagnagreiningu
Þetta prófaði þrjár gerðir af vökvakældum plötum og fékk prófunargögn eins og sýnt er í töflum 1, 2 og 3.
Með greiningu á prófunargögnum kom í ljós að við sömu flæðihraða og inntakshitastigsaðstæður er hitastigið á hverjum hitastigsmælingarpunkti vökvakæliplötunnar lægst, fylgt eftir af sívölu vökvakæliplötunni og innfellda koparrörinu. fljótandi kæliplata hefur hæsta hitastigið.
Meðalhitastig sívalur vökvakæliplötu er 2,5 gráður hærra en á vökvakæliplötu með flísum, meðalhiti á vökvakæliplötu sem er innbyggður í koparröri er 8,5 gráður hærri en á vökvakæliplötu með flísum og meðalhiti innbyggðrar koparrörs. fljótandi kæliplata er 6 gráður hærri en sívalur fljótandi kæliplata.
Tafla 1 Prófunargögn á kæliplötu með vökvaformi
Tafla 2 Prófunargögn á sívalri fljótandi kæliplötu
Tafla 3 Prófunargögn fyrir vökvakæliplötu úr innbyggðu koparröri
niðurstöðu
Þessi grein prófaði þrjár algengar vökvakældar plötur, sem eru flísalagðar vökvakældar plötur, sívalar vökvakældar plötur og innfelldar koparrör vökvakældar plötur, með tilraunum.
Eftir að hafa greint prófunargögnin kom í ljós að við sömu notkunarskilyrði hafði flísuðu vökvakælda platan lægsta prófunarhitastigið og bestu hitaleiðniáhrifin; Sívala vökvakæliplatan er önnur, með meðalhitastig 2,5 gráður hærra en á finndu vökvakæliplötunni; Vökvakæliplatan af koparröri hefur hæsta prófunarhitastigið og verstu hitaleiðniáhrifin, með meðalhitastig 8,5 gráður hærra en vökvakæliplötu af uggagerð.
Þrátt fyrir að hitaleiðniáhrif vökvakæliplötunnar í innfelldu rörinu séu léleg, er vinnslukostnaður hennar sá lægsti meðal þessara þriggja tegunda af fljótandi kæliplötum. Undir forsendu varmahönnunarstyrks getur það dregið úr kostnaði með því að nota koparrörinn sem er innbyggður fljótandi kæliplata.
