（Vörumyndin er nýjasta hitavaskurinn okkar, velkomið að hafa samband við okkur til að fá meira）
Fljótandi kæliplata af nýrri orku rafhlöðu
Í rafhlöðukerfinu virkar nýja orkurafhlaðan og framleiðir hita og hitinn er fluttur í gegnum snertingu rafhlöðunnar og yfirborðs plötulaga álbúnaðarins og er að lokum tekinn í burtu með kælivökvanum sem fer í gegnum innri rafhlöðuna. flæðirás tækisins. Þetta áltæki af plötugerð er fljótandi kælt plata.
Almennar kröfur um fljótandi kæliplötur
* Mikill hitaleiðnikraftur. Hægt er að flytja út hitann sem myndast við vinnuferli nýju orkurafhlöðunnar í tíma til að koma í veg fyrir of mikla hitahækkun;
* Mikill áreiðanleiki. Vinna í umhverfi ökutækja, titringur, lost, há og lágt hitastig til skiptis, eru tiltölulega erfið vinnuskilyrði fyrir flestar vörur, og rafhlaðan er oft hundruð volta, þannig að leki kælivökva er alvarlegt vandamál, jafnvel þótt þú notir Kælivökvi með góða einangrunarafköst, en eftir að hafa kynnst ytri óhreinindum mun einangrunarafköst minnka strax, því er áreiðanleiki vatnskaldsplötuþéttingar mjög mikilvægur;
* Nákvæm hitaleiðni hönnun. Til að forðast of mikinn hitamun í kerfinu. Þetta stafar af frammistöðukröfum litíum rafhlöðunnar sjálfrar. Afköst og öldrun rafhlöðunnar eru nátengd rekstrarhitastigi;
* Strangar kröfur um þyngd köldu plötunnar, sem stafar af leit að orkuþéttleika í rafhlöðukerfinu. Kælikerfið sem dregur verulega úr orkuþéttleika kerfisins er einfaldlega óviðunandi fyrir bæði viðskiptavini og hönnuði.
Vökvakæld plata gerð:
Tegundirnar af vökvakæliplötum eru aðallega: Ál Vacuum Brazing Coldplate, Friction Stir- Welding Vatnskæliplata (FSW Coldplate), Exposed Tube Water-kæliplata (Exposed Tube) Coldplate) og aðrar fljótandi kæliaðferðir. Þeirra kostir og gallar, vinsamlegast skoðaðu töfluna hér að neðan.
| Gerð | Eiginleiki | Ókostur | Mynd |
| Köld plata með lofttæmi |
Sveigjanlegri hönnunaruppbygging Betri afköst (tvíhliða hitagjafi), Mikill áreiðanleiki
|
Miklar kröfur til suðu Hár kostnaður |
|
| Núningshrærið suðu kalt plata |
Sveigjanleg hönnunaruppbygging, Góð frammistaða Mikill áreiðanleiki |
Hár kostnaður |
|
| Óvarinn koparrör kalt plata |
Mikil hitaleiðni skilvirkni, Lítið hitauppstreymi, Tæringarþol |
Kostnaðurinn er aðeins hærri, Beygjuradíus koparrörsins hefur mikil áhrif |
|
Dæmi um fljótandi kalt disk
Dæmi 1:Áhersla á hitauppstreymi. Uppbygging ugga er notuð í vökvaleiðinni til að auka snertiflöturinn við kælivökvann og bæta þar með hitaleiðni. Vörur eru með lofttæmda smíði og hægt er að aðlaga þær.
Dæmi 2:Áhersla á lágt þrýstingsfall. Vökvakæliplatan notar sérsmíðaðar CNC malaðar örrásir til að mynda vökvarásir á botnplötunni. Við lágt þrýstingsfall hefur það framúrskarandi hitaleiðni, sem dregur úr kostnaði við vökvahringrásarkerfið.

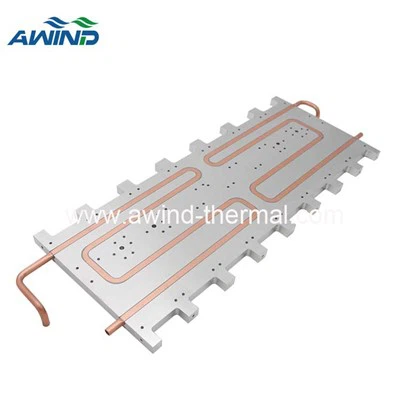

Dæmi 3,lögð áhersla á burðarvirki lagnainnfellingar. Rörin eru felld inn í grunnplötuna til að mynda vélrænt sterka kalda plötu. Yfirborðslengingar fljótandi kaldar plötur nota þykkari og þéttari slöngur til að auka svæðið og auka þar með yfirborðsflatarmálið í snertingu við kælivökvann og þar með bæta hitaleiðni.
