Kælikerfi fyrir hitastig: meginreglur, gerðir, efni og há-varmalausnir
Þar sem rafeindatæki halda áfram að skila meiri afköstum, hraðari svörun og hærri rekstrartíðni hefur hitastjórnun orðið mikilvæg áskorun. Vel-hönnuðkælikerfi fyrir hitastiger nauðsynlegt til að viðhalda stöðugri frammistöðu, bæta áreiðanleika og lengja endingartíma rafeindaíhluta.
Þessi grein veitir yfirgripsmikið yfirlit yfirhitastigskerfi, þar á meðal vinnureglur, efni, framleiðsluferli og forrit-með áherslu áaflmikill hitavaskurlausnir.
Hvað er hitastigskerfi?
A hitastigskerfier óvirkur eða virkurhitastigstækihannað til að gleypa, flytja og dreifa hita sem myndast af rafeindaíhlutum eins og örgjörva, GPU, aflgjafa, IGBT og öðrum-afleiningum.
Með því að stjórna á skilvirkan hátthitaleiðni, kerfið heldur íhlutum innan öruggs rekstrarhitasviðs, sem tryggir stöðugleika í afköstum og -áreiðanleika til lengri tíma.
Af hverju er hitakerfi kælikerfi nauðsynlegt?
Með aukinni eftirspurn eftir-háhraðatölvu, miklum aflþéttleika og stöðugri notkun mynda rafeindatæki umtalsvert meiri hita en áður.
Án árangursríktkæling hitastigs, of mikil hitastig getur leitt til:
* Afköst skerðing (td örgjörva eða GPU inngjöf)
* Minni skilvirkni afleiningar
* Ótímabært bilun í íhlutum eða varanlegt tjón
Af þessum sökum,hitauppstreymilausnir eru grundvallaratriði í nútíma rafeindakerfishönnun.
Vinnureglur hitastigs kælikerfis
A kælikerfi fyrir hitastigstarfar með mörgum hitaflutningsaðferðum:
1. Hitaleiðni
Hiti er fluttur frá hitagjafanum (flís eða mát) í gegnum hitastigsbotninnhitastig málmurefni og hitaviðmótsefni (TIM). Þetta stig er mikilvægt fyrir heildinavarmaflutningur hitastigsskilvirkni.
2. Heat Convection
Náttúruleg varning: Byggir á náttúrulegu loftflæði, hentugur fyrir litla-afl.
Þvinguð convection: Notar viftur eða dælur til að auka loftflæði eða vökvaflæði, venjulega notað íloftkældir hitakökurog fljótandi kælikerfi.
3. Hitageislun
Varmageislun stuðlar að hitaleiðni, sérstaklega í háum-hita eða lofttæmi.
Lykilþættir í hitakerfi
* Hitavaskur
Grunnplata: Snertir hitagjafann beint, venjulega úr áli eða kopar fyrir mikla hitaleiðni.
Hitavaskur með uggum: Eykur yfirborð og bætir skilvirkni loftflæðis.
*Hermaviðmótsefni (TIM)
Varmafeiti, fasa-breytingarefni, hitapúðar eða fljótandi málmur auka snertingu og draga úr hitaþol.
*Kælimiðill
Loft (loftkælt hitaupptökutæki)
Vökvi (vatn eða olía í fljótandi kælikerfi)
Fasabreytingar-vökvar (notaðir í hitapípum og gufuhólfum)
*Hjálpartæki
Hitavefur og viftur, dælur og stjórnkerfi bæta kælingu skilvirkni í virkri hönnun.
Tegundir hitakerfis kælikerfis
Óvirkur hitakassi
Óvirkir hitavaskar hafa enga hreyfanlega hluta og treysta á náttúrulega varmrás og geislun.
Þau eru hentug fyrir rafeindatækni með litlum-afli og LED lýsingu, eins og pressuðu hitakökur úr áli sem notaðir eru í downlights.
Virkur hitakassi
Loft-Kældur hitakassi
Anloftkældur hitaskápurnotar viftur til að þvinga loftflæði í gegnum ugga.
Helstu hönnunarsjónarmið eru meðal annars: þéttleiki og bil milli ugga (til að koma jafnvægi á loftflæði og hitaflutning), hávaða og orkunotkun í viftu, í heildinamáttur hitamælismeðhöndlunargetu
Fljótandi-Kældur hitakassi
Vökvakælikerfi nota kaldar plötur til að gleypa hita beint frá upptökum. Vökvi í hringrás fjarlægir hita á skilvirkan hátt, sem gerir þessa lausn tilvalin fyriraflmikill hitavaskurogaflgjafi fyrir hitastigumsóknir.
Fasa-Breyta hitaupptöku

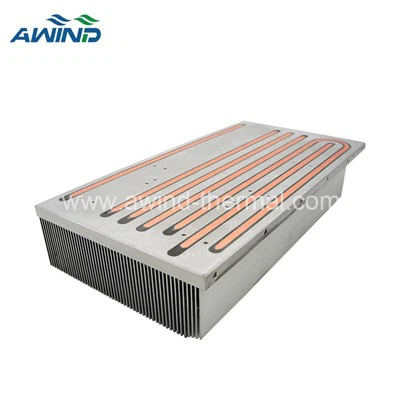

Hitapípur og gufuhólf nota fasa-vinnuvökva til að ná mjög skilvirkum hitaflutningi. Þessar lausnir eru tilvalnar þegar pláss er takmarkað og hita þarf að dreifa á stærra kælisvæði.
Hybrid og háþróuð hitaupptökuhönnun
Nútíma hitauppstreymi lausnir sameina oft margar tækni, þar á meðal:
Samsetningar hitapípa + uggastokka
Ör-rásar kaldar plötur
Thermoelectric cooling (TEC) samþætting
Tengdur hitavaskuroglóðahitaskápurmannvirki til að auka hitauppstreymi
Þessar aðferðir eru mikið notaðar þegarhanna hitakökurfyrir krefjandi umsóknir.
Hitavaskefni
Efnisval er knúið áfram af hitaleiðni, framleiðslugetu og kostnaði.
Hitavaskur úr áli
Létt og -hagkvæmt
Auðvelt að vinna með þvíútpressun á áli til hitastigsogheatsink pressuðaðferðir, mikið notaðar í rafeindatækni og LED kælingu
Kopar hitavaskur
Mjög mikil hitaleiðni, meiri þyngd og kostnaður, notað ífullur kopar hitakassieðakopar ál hitavaskurhybrid hönnun fyrir hámarksafköst
Framleiðsluferlar fyrir hitastig
Algengar ferlar sem notaðir eru til að framleiða hitakökur eru:
Stimplun
Hvert ferli býður upp á mismunandi kosti eftir hitauppstreymi, stærðartakmörkunum og kostnaðarmarkmiðum.
Notkun hitakerfiskælikerfis
Hitavaskkerfi eru mikið notuð í atvinnugreinum, þar á meðal:
* Rafeindatækni: CPU og GPU kæling
* Iðnaður og orku: IGBT einingar, ljósvaka inverter, aflgjafalausnir á hitaveitu, sjóneiningar
* LED lýsing: Há-afl LED hitauppstreymi
* Flugrými: Gervihnattavarmaeftirlitskerfi
* Bifreiðartæki: EV mótorstýringar og varmastjórnun rafhlöðu
*Hár-tölvu- og lækningabúnaður: Vökvakæli- og nákvæmnistæki miðlara
*Power & Smart Grid: Endurnýjanleg orka og greindarorkukerfi
Sérsniðin hönnun og hitauppgerð
Ef þú ert nú þegar með kælihugmynd eða tæknilegar kröfur,þú getur deilt þeim meðAWIND.
Verkfræðiteymi okkar veitir faglegar ráðleggingar byggðar á þínumkælikerfi fyrir hitastigþarfir.
Ef þú ert ekki enn með endanlega hönnun getum við aðstoðað þig með:Sérsniðin hönnun á hitaupptökukerfi, hitauppgerð og fínstilling, há-afl og aflgjafalausnir fyrir hitaupptöku.
